Bristol Instruments

Wellenlängenmessgeräte und Spektrum Analysatoren

Bristol Instruments bietet eine Vielfalt an optischen Interferometer Produkten zur Bestimmung von Laser-Wellenlängen und zur Charakterisierung von Laser-Spektren. Spektrum Analysatoren, Wellenlängenmessgeräte und Messgeräte zur Linienbreitenmessung sind schnell lieferbar für den gesamten Bereich vom sichtbarem Licht bis hin zum mittleren Infrarot.  Dies sowohl für gepulste als auch cw-Laser im wissenschaftlichen Bereich als auch für WDM Laser und WDM Systeme. - MGOS ist der exklusive Vertriebspartner für BRISTOL in Deutschland, Österreich und der Schweiz.


Neuheiten


Hochauflösendes Laser Wellenlängenmessgerät

Bristol Instruments stellt neues hochauflösendes Laser Wellenlängenmessgerät vor - BRI-872A



Utting, 7. Februar 2024 – MGOS ist hocherfreut das neue Laser-Wellenlängenmessgerät von BRISTOL instruments ankündigen zu können. Dieses eignet sich ideal für die Frequenzstabilisierung von Lasern. Die neuen Modelle 872A-VIS und 872A-NIR kombinieren eine hohe Messauflösung mit der zuverlässigen Genauigkeit, für die Bristol Instruments bekannt ist.

mehr lesen

Neues Wellenlängenmessgerät von BRISTOL

Die Serie 671 von cw-Wellenlängenmessgeräten wurde um eine fasergekoppelte Variante von 1000-2600 nm erweitert.



Fasergekoppelte Eingänge haben bedürfen keiner aufwendigen Justage und sind somit sofort einsatzbereit.



BRISTOL bietet damit nun im Bereich von UV bis MIR insgesamt Geräte in 5 Wellenlängenbereiche mit jeweils 2 Empfindlichkeitsbereichen an. Wellenlängenbereiche von UV bis 2,6 µm sind nun bereits als fasergekoppelte Einheiten aufgebaut.  Selbstverständlich bieten wir auch "Freistrahl zu Faser" und "Faser zu Freistrahladapter" sodass alle Laserwellenlängen - ob Freistrahl oder Fasergekoppelte - mit den BRISTOL Geräten höchstgenau vermessen werden können. Ausführliche Informationen finden Sie über unsere Webseite.


Wellenlängenmessgeräte - "scientific"


NEU: Serie BRI-872A

  • Für gepulste und CW Laser
  • Wellenlängenbereiche  / Gerätetypen:
    •  375 – 1100 nm     871A/B-VIS
    •  650 – 1700 nm     871A/B-NIR
  • Messfrequenz:  1 kHz
  • Auflösung:  bis  < 200 kHz

Applikation:

  • Stabilisierung von Laser über PID Regelung
  • Atom- und Ionenfallen
  • Quanten Photonik

Download
BRI-872A
High Resolution Laser Wavemeter
Bristol-872-Series-Laser-Wavelength-Mete
Adobe Acrobat Dokument 713.3 KB


serie BRI-671                               Für cw und quasi-cw

  •  Wellenlängenbereiche  /   Gerätetypen                       optischer Eingang fasergekoppelt:
    •  375 – 1100 nm       871A/B-VIS
    •  520 – 1700 nm       871A/B-NIR
    •  1000 – 2600 nm      871A/B-NIR2   optischer Eingang freistrahl:
    •   1,0 - 5,0 µm          871A/B-IR
    •   1,5 - 12 µm           871A/B-MIR
  • Für cw- und quasi-cw- Betrieb (>10 MHz)
  • Absolute Genauigkeit:
    • ±0,2 ppm*   (für Typ 671A)
    • ±0,75 ppm*   (für Typ 671B)
      • 1 ppm*   (für Typ 671B-MIR)
  • Permanente Kalibrierung mittels stabilisiertem Single-Frequency-HeNe-Laser

Diese Serie wurde konzipiert um die Wellenlänge von cw-Lasern mit höchster Präzision zu messen.

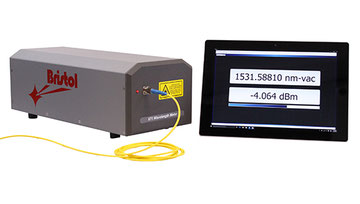

Optisches Wellenlängenmessgerät 671 für cw Laser
BRISTOL Wellenlängenmessgerät 671

ppm*: "parts per million", d.h. eine Genauigkeit von z.B. 0,2 ppm entspricht

@ 1000 nm -> 0,0002 nm bzw. 0,2 pm

@ 500 nm -> 0,0001 nm bzw. 0,1 pm

@ 600 THZ -> 120 GHz

Download
Spezifikationen für die Wellenlängenmessgeräte BRI-671
Bristol-671-Series-Laser-Wavelength-Mete
Adobe Acrobat Dokument 105.8 KB
Download
Features BRI-671
Bristol_671Series_Product_Details.pdf
Adobe Acrobat Dokument 722.1 KB

Serie BRI-871                           für gepulste und CW-Laser

  • Wellenlängenbereiche  / Gerätetypen:
    •  375 – 1100 nm     871A/B-VIS
    •  650 – 1700 nm     871A/B-NIR
    • 1000 - 2500 nm     871B-NIR2
  • Für gepulste und CW Laser
  • Messfrequenz:  1 kHz
  • Absolute Genauigkeit:
    • ±0,2 ppm* (für Typ 871A)
    • ±0,75 ppm* (für Typ 871B)
  • Wiederholgenauigkeit (für Typ 871A):
    • ±0,0075 ppm* (Typ 871A)
    • ±0,1 ppm*  (Typ 871B)
  • Interne Kalibrierung automatisch durch eingebauten Wellenlängenstandard

  • Messraten:  4 Hz / (Typ A);  2,5 Hz (Typ B)

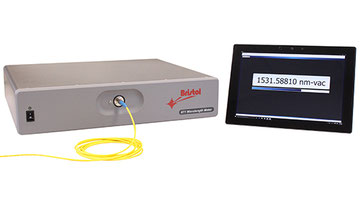

Optisches Wellenlängenmessgerät für cw und gepulste Laser
BRISTOL Wellenlängenmessgerät 871

Diese Serie ist die beste Lösung um die absolute Wellenlänge von sowohl gepulsten, als auch cw Lasern zu messen. Dabei kommt ein Fizeau-Etalon mit automatischer Kalibrierung zum Einsatz. Darüber hinaus ermöglicht die Messrate von bis zu 1 kHz die Charakterisierung von einzelnen Pulsen. Die Kalibrierung erfolgt über einen eingebauten Wellenlängenstandard.

Download
Specifications Sheet BRI-871
BRI_MGOS_871-Series-Specifications.pdf
Adobe Acrobat Dokument 313.9 KB
Download
Features BRI-871
BRI_MGOS_871-Series-Brochure.pdf
Adobe Acrobat Dokument 1.2 MB

Adapter um sowohl Faserlaser als auch Freistrahllaser zu vermessen finden Sie hier:



Optische Spektrum Analysatoren (OSA) - "scientific"


Serie BRI-771                        Laser Spektrum Analysator

  • Spektrum Analyzer und Wavemeter kombiniert Wellenlängenbereich: 375 nm – 14 µm
  • Für gepulsten, CW- und quasi-CW-Betrieb (>10 MHz)
  • Genauigkeit:
  • ±0.2 ppm (± 0.0002 nm @ 1000 nm) für 771A
  • Permanente Kalibrierung mit stabilisiertem Single-Frequency-HeNe-Laser
  • (optional) Faserkopplung für IR/MIR Geräte
  • Spectral Resolution:
    • High 2 GHz
    • Standard 4 GHz
    • Low 33GHz
Optischer Spektrum Analysator für cw Laser (OSA)
BRISTOL Spektrumanalysator 771



Der Laser-Spectrum-Analyzer von Bristol Instruments misst die Wellenlänge und das Spektrum des Lasers inklusive Side-Mode-Suppression-Ratio.

Faserkopplung für Wellenlängenmessgeräte und Spektrum Analysatoren
BRISTOL Faserkopplung
Download
Specifications Sheet
BRI_MGOS_771-Series-Specifications.pdf
Adobe Acrobat Dokument 115.1 KB
Download
Features
BRI_MGOS_771-Series-Brochure.pdf
Adobe Acrobat Dokument 3.2 MB

BRI-772B-MIR                   Spektrum Analysator             Für Puls-Laser

  • Spektrum Analyzer und Wavemeter kombiniert
  • Michelson Interferometer Technologie mit Fast Fourier Transformation Analyse.
  • Wellenlängenbereich: 1 µm – 12 µm
  • Für gepulste und CW Laser
  • Pulsfrequenz: Quasi cw bis < 100 Hz.
  • Genauigkeit: ± 10 ppm (z.B. ± 0.08 µm @ 8 µm)
  • Permanente Kalibrierung mit stabilisiertem Single-Frequency-HeNe-Laser
  • Optical rejection ratio as high as 20 dB
  • Spektrale Auflösung: 4 GHz

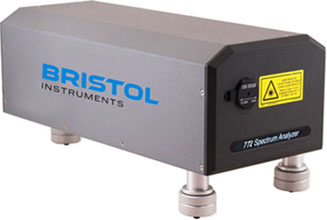

Optischer Spektrum Analysator für cw und gepulste Laser
BRISTOL Spektrumanalysator 772 (cw und gepulst)

Durch die Verwendung eines ausgeklügelten Algorithmus wird diese Messung möglich, wobei durch eine erhöhte Messzeit sich gleichzeitig die erfassbare Pulsrate verringert.  Derzeit wird die Auflösung von 100 Hz Pulsen bei einer Messdauer von weniger als 90 sec. erreicht, während quasi-cw Messungen in 2 sec erfolgen. Theoretisch können so auch noch Laser bei geringeren Pulsfrequenzen vermessen werden, wenn die Messdauer entsprechend erhöht wird.

Download
OSA BRI-772
BRI-772-Series-Spectrum-Analyzer-Specifi
Adobe Acrobat Dokument 203.4 KB

Upgrade für BRI-771B-MIR

Sie haben bereits einen MIR Spektrum Analyser von BRISTOL (BRI-771B) und möchten nun auch niederfrequente Laser vermessen?

Kein Problem, Ihr BRI-771B-MIR kann auf die neue Version BRI-772B-MIR aufgerüstet werden. Fordern Sie ein unverbindliches Angebot bei Hr. Dr. Stangassinger an:

sta@mgopticalsolutions.com

DW: +49-(0)8806-503-3109



Zubehör - "fiber optic switch" - "fiber coupling"



Umschalter von mehreren Fasereingängen auf einen Ausgang um so nacheinander mehrere Laser vermessen zu können. Es gibt Varianten mit 4- oder 8-Kanälen.  Varianten für UPC und APC Fasern.



Download
Bristol-FiberOpticSwitch.pdf
Adobe Acrobat Dokument 59.8 KB

Einkopplung von Freistrahl Laser in eine Faser (BRI-BC-1), mit zusätzlicher Faser und Stecker (BRI-LC-1)



BRI-FA ist ein Adapter für die Einkopplung von fasergekoppelten IR-Lasern in BRISTOL Geräte mit Freistrahleingang.

Download
Bristol-FiberCouplingAccessories_rev_04-
Adobe Acrobat Dokument 114.5 KB


Wellenlängenmessgeräte / OSA - "telecom"


Bri-WDM-Wellenlängemessgeräte

Die WDM-Wavemeter und WDM-OSA sind speziell für die Charakterisierung von WDM-Lasern, WDM-Systemen und WDM-Komponenten konzipiert und wurden speziell für die Anforderungen der Telecom-Industrie entwickelt.

Download
BRISTOL WDM wavemeter und OSA - Übersicht
BRI_MGOS_Product_Overview_WDM.pdf
Adobe Acrobat Dokument 221.6 KB
  • Wellenlängenbereiche:   1270-1680 nm, 1000-1680 nm und 700-1650 nm
  • Für CW- und modulierte Laser
  • Permanente Kalibrierung mit stabilisiertem Single-Frequency-HeNe-Laser
  • Messrate: bis zu 1kHz
  • Sensitivität: bis zu -40dB (0.1µW)

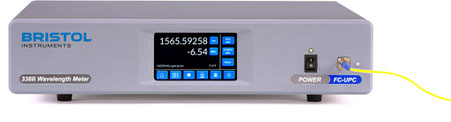

optical wavmeter for WDM and laser application
BRI-338 single optical wavelength meter
Download
Datenblatt BRI-338
Bristol-338-Series-Optical-Wavelength-Me
Adobe Acrobat Dokument 90.1 KB
Download
Datenblatt BRI-428
BRI_MGOS_428-Series-Multi-Wavelength-Met
Adobe Acrobat Dokument 99.7 KB
Download
Datenblatt BRI-438
BRI_MGOS_438-Series-Multi-Wavelength-Met
Adobe Acrobat Dokument 92.9 KB
Download
Datenblat BRI-828
BRI_MGOS_828-Series-Optical-Wavelength-M
Adobe Acrobat Dokument 94.1 KB
Download
Datenblatt BRI-228
BRI_MGOS_228-Series-Optical-Wavelength-M
Adobe Acrobat Dokument 89.5 KB


Optical Spectrum Analyser - WDM-OSA Serie BRI-750

optical spectrum analyser for testing WDM components
BRI-750 OSA for WDM components testing
Download
Datenblatt Serie BRI-750
Bristol-750-Series-Optical-Spectrum-Anal
Adobe Acrobat Dokument 132.1 KB
