Lytid - THz Systeme

..widmet sich der Weiterentwicklung Photonischer Technologien, speziell im IR bis THz

Lytid - Spezialist für THz Systeme

Unsere Vision

Lytid ist ein Unternehmen, das sich der Weiter-entwicklung und dem weltweitem Vertrieb von Photonischer Technologie  widmet. "Wir glauben, dass die Photonik den nächsten großen technologischen Entwicklungsschub mit sich bringt. Wie die Elektronik- und Optische Industrie hat sie das Potenzial, die Welt, wie wir sie kennen, durch technologischen Fortschritt zu verändern".



Eine neue Generation von THz Quellen

Stand heute, hat Lytid die nächste Generation von Photonik Geräten entwickelt, die viele Anwendungsbereiche beeinflussen wird. Wir sind stolz unser Produkte immer komplett integriert, bedienungsfreundlich und leistungsstark präsentieren zu können egal mit welchen "state-of-the-art" Technologien wir uns messen. Konzentrieren Sie sich nicht auf Technologie sondern bringen Sie Ihre Applikation voran. Unter diesem Motto wollen wir Ihnen behilflich sein.



15 Jahre angewandte Forschung

Wir können auf 15 Jahre wissenschaftliches Hintergrundwissen aus angewandter Forschung bei renommierten Instituten wie dem MPQ-Garching und der Paris Diderot Universität zurückgreifen. Unter der wissenschaftlichen Begleitung des Mitbegründers der QCL Technologie Herrn Prof. Carlo Sirtori, haben wir unsere Arbeiten in verschiedenen, hoch beachteten, wissenschaftlichen Journalen veröffentlicht.

Lytid bietet eine Auswahl folgender Produktgruppen an.  Sie können auf die Links unten klicken oder die Seite hinunterscrollen um die erhältlichen Produkte zu sehen.



THz Laser (Bereiche zwischen 2-5 THz):

  • Einfach zu bedienen, flexibel und kosteneffiziente "single source" "TeraCascade 100"  > 100 µW, gekühlt mit flüssigem Stickstoff
  • "High Power" Quelle "TeraCascade 1000"   > 1 mW,  1 bis 6 Quellen in einem Gehäuse integrierbar; Kryogenfreie Kühlung durch integrierte Sterling-Kühlung.
  • Terahertz Detektor "TeraPyro"



Millimeter Wellen & Sub-Terahertz (1 GHz bis 1 THz / von 300 mm bis 300 µm):

  • Sub-Terahertz Quellen
  • Sub-Terahertz Komponenten
  • Sub-Terahertz Sensoren



Mid-IR Photodetektor um 5 µm



OPTIKEN - from 1 GHz to 10 THz  (300 nm up to 30 µm)

  • Optiken (THz, VIS, IR)  - auf Anfrage
  • THz-Kameralinse (0,1 bis 30 THz)
  • Optik Module




THz- Quellen - Detektoren - Optiken

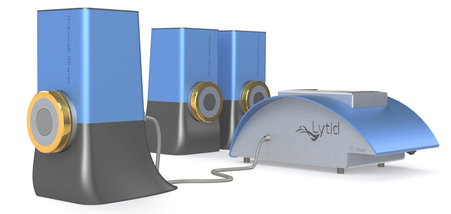

"High Power" Terahertzlaser  "TeraCascade 1000 Serie"

THz-Laser, THz-Quelle, Terahertz
TeraCascade ist eine kompakte, nutzerfreundliche und leistungsstarke Terahertzquelle (THz-Laser)

Terahertz Laser Quellen basieren auf der neuesten Quantum Cascade Laser Technologie



Variationen:

  • von 2 bis 5 THz
  • cw oder gepulst (qcw)
  • "single" oder "multi-mode"

Spezifikationen:

  • > 1 mW cw Leistung
  • Cryogen-frei!
  • bis zu 6 Wellenlängenbereiche in einem Gerät
  • kompakt < 10 kg

Nutzerfreundlich



Cryogen frei mit geschlossenem Kühlkreislauf



4,3 Zoll "touchscreen" Bedienung, insbesondere von:

  • Ausgangsleistung
  • Pulsfrequenz
  • Arbeitszyklus
  • Ausgangsstrom
  • Integrierte Treiber erlauben sowohl cw wie auch gepulsten Betrieb
  • Integrierte Kühlung, Weltall qualifizierte Stirlingmaschine.
  • Automatische Ein/Aus Prozdur “turn-key” System.
  • Alle notwendigen Schnittstellen sind vorhanden um "TeraCascade" in ihren Aufbau zu integrieren
  • Kompakt, im Volumen vergleichbar zu zwei Schuhkartons.
  • Transportabel, zwei integrierte Handgriffe erleichtern den Transport.

Download
Datenblatt "TeraCascade 1000"
datasheet_TC_1000.pdf
Adobe Acrobat Dokument 1'005.4 KB
Download
AppNotiz: Strahlprofil und -ausbreitung des TeraCascade 1000
TeraCascade_1000_Application_note_Beam_p
Adobe Acrobat Dokument 1.3 MB
Download
AppNotiz: Stabilität des TeraCascade 1000
TeraCascade_1000_Application_note_Stabil
Adobe Acrobat Dokument 1.1 MB

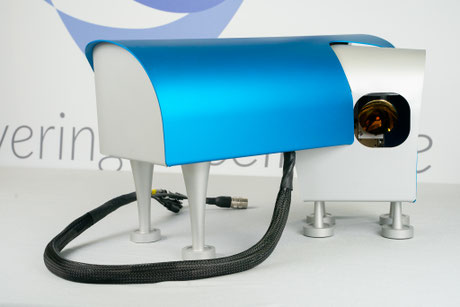

"TeraCascade 100 Serie"                            Bedienerfreundliche Einzel-THz Quellen

THz-Laser, THz-Quelle, Terahertz
TeraCascade - THz-Laser

TeraCascade ist eine kompakte, bedienerfreundliche und leistungsstarke Terahertzquelle



Variationen:

  • Bereich aus 2 bis 5 THz
  • cw oder gepulst (qcw)
  • "single2 oder "multi-mode"

Spezifikationen:

  • > 100 µW QCW
  • Stickstoff gekühlt (@77 K)
  • Eine Treiberelektronik kompatibel für alle TC100
  • Kompakt (2,5 kg), Volumen einer 1 Literflasche

Nutzerfreundlich

  • Kompatibel mit mit kontinuierlichen Stickstoffflusssystem (separat erhältlich)
  • Separater TC Treiber zur Steuerung
  • Hält Vakuum für 3 Monate

Flexibel

  • Ein TC Treiber für verschiedene TC100 Quellen
  • Einfache Installation mittels Magnethalterungen unter dem Gehäuse

Download
Datenblatt "TeraCascade 100"
datasheet_TC_100.pdf
Adobe Acrobat Dokument 955.8 KB

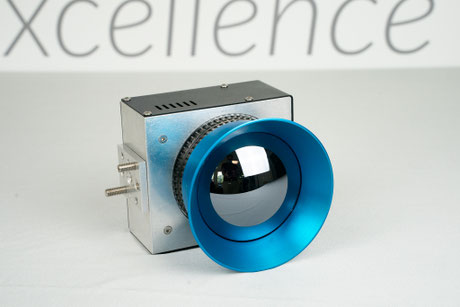

"TeraPyro"                           Terahertz Sensor

THz-Detektor
Terapyro ist ein kompakter, einfacher zu bedienender und sehr empfindlicher THz-Sensor

Terahertz sensor mit abnehmbarer, vorjustierter Linse, basieren auf pyroelektrischer Technik



Spezifikation:

  • Von 0,1 bis 30 THz
  • Gepulster Betrieb (QCW)
  • 4 mm² Sensorfläche
Download
Datenblatt "TeraPyro"
datasheet_TeraPyro.pdf
Adobe Acrobat Dokument 860.4 KB
Download
AppNotiz: "TeraPyro"
Application_note_TeraPyro.pdf
Adobe Acrobat Dokument 1.3 MB

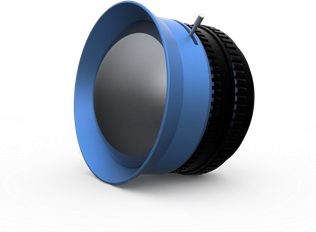

"TeraLens"               Justierbare THz Kameralinse

TeraLens ist die am weitesten entwickelte, flexible und nutzerfreundlichste THz Kameralinse erhältlich
TeraLens ist die am weitesten entwickelte, flexible und nutzerfreundlichste THz Kameralinse erhältlich



"High performance" Kameralinse mit Justagering für den Fokus und Schärfentiefe



Spezifikation:

  • Von 0,1 bis 30 THz
  • Fokus von 10 bis 100 cm
  • Schärfentiefe einstellbar
Download
Datenblatt "TeraLens"
datasheet_TeraLense.pdf
Adobe Acrobat Dokument 963.6 KB

Lytid bietet auch eine große Auswahl an THz-Optiken (standard & custom). Lassen sie uns wissen, was sie benötigen:



THz-Linsen, THz-Fenster, THz-filter, THz-Spiegel, THz-Strahlteiler, THz-Spektralteiler, THz-Abschwächer.

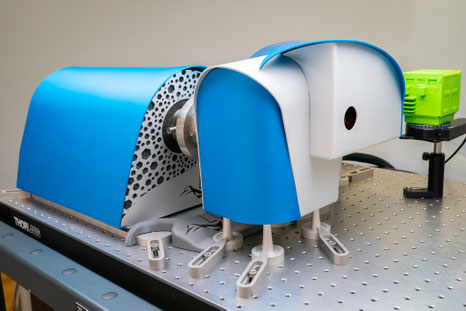

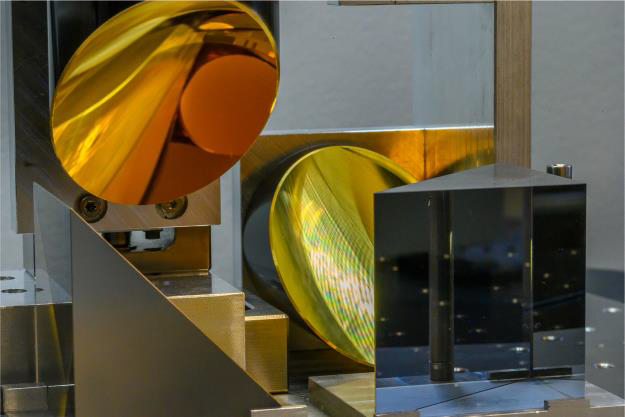

Automatisches Justagemodul für THz Laser

THz-"auto-alignment" Modul
THz-"auto-alignment" Modul

Kompatibel zum TeraCascade1000 THz-Laser



Spezifikation:

  • Multi-QCL kompatibel
  • Kompact
  • Komplett automatisierte Justage von THz-Strahlung

Das automatische Justagemodul für den TeraCascade 1000 bietet Ihnen eine voll auftomatisierte, kompakte und einfache Justage der Thz-Laserstrahlen aller Lytid-Quellen, wie z.B. TeraCascade1000, oder Lytid’s multi-QCL THz Quellen.

Download
THz-auto-alignment
Technical-note-auto-alignment-module-1.p
Adobe Acrobat Dokument 654.1 KB


SUB THz - Quellen - Sensoren - Komponenten

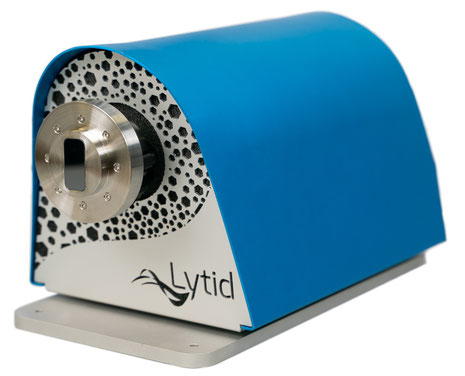

Sub-THz Quellen                  "TeraSchottky"

TeraSchottky ist eine kompakte, einfach zu bedienende und voll integrierte sub-THz Laserquelle
TeraSchottky ist eine kompakte, einfach zu bedienende und voll integrierte sub-THz Laserquelle

Sub-Terahertz Quellen basierend auf den neusten Schottky Dioden Verstärkern



Variationen:

  • 75, 150, 300 und 600 GHz
  • von 2 bis 350 mW



Spezifikation:

  • Hohe Leistung
  • Von 2 bis 350 mW
  • Weiter Durchstimmbereich >12%
  • Hohe Verlässlichkeit, da entwickelt für ein EU Raumfahrtprogramm
  • kompakt < 1 kg
Download
Datenblatt "TeraSchottky"
datasheet_TeraSchottky.pdf
Adobe Acrobat Dokument 925.6 KB


Sub-THz Komponenten         Frequenzverdoppler

Variationen:

  • 300 und 600 GHz

Spezifikationen:

  • 12% Durchstimmbarkeit
  • mehrere 10 mW
  • UG387/UM Standard  (EU Raumfahrtprogramm)
  • 25 mW@300GHz
  • 2 mW@600GHz

Sub-THz Sensoren



"TeraPyro"  der pyroelektrische Sensor von 100 GHz bis 30 THz. Folgen Sie dem Link für mehr Informationen.


Extrem schneller MIR Detektor (um 5 µm)    "MIR QWIP"



Der schnellste MIR (mittleres Infrarot) auf dem Markt.  Basierend auf der neuesten "Quantum-Well" Infrarot Photodetektor Technologie



Spezifikation:

  • Im Bereich von 5 µm
  • Bandbreite > 26,5 GHz
  • Hohe Empfindlichkeit
Download
Datenblatt "MIR-QWIP"
datasheet_MIR_QWIP (2).pdf
Adobe Acrobat Dokument 1.0 MB


Tiefgekühlte SWIR Kamera  -  LYT-SIRIS

Tiefkgeühlte wissenschaftliche SWIR Kamera mit 200 fps Vollbild, vibrationsfreier kryogenfreier Temperierung bis 50 K, InGaAs basiert



- Sensor FPA 640x512,

- Wellenlänge 0.9- 1.7 µm

- Extrem hohe Dynamik in lin/log Modeus, > 120 dB

- Ultra-niedriges Ausgangsrauschen <10e-

- Ultra-niedriger Dunkelstrom



Die SIRIS (Short-wave InfraRed Imaging System) ist die vielseitigste SWIR-Kamera auf dem Markt und bietet hohe Geschwindigkeit mit extrem niedrigem Rauschen. SIRIS bietet zwei Auslesemodi, voll linear und linear/logarithmisch, die mit dem zerstörungsfreien Auslesen (NDRO) kombiniert werden und den höchsten Dynamikbereich am Markt ermöglichen. Drei einstellbare Verstärkungsstufen sorgen für Flexibilität für eine Vielzahl von Beleuchtungsbedingungen. Eine lange Belichtungszeit von bis zu einer Stunde ist erreichbar, und ein wählbarer Bildausschnitt auf dem Detektor ermöglicht außergewöhnliche Bildraten. Die SIRIS-Kamera ist dank eines geschlossenen, vibrationsfreien, wartungsfreien, platzsparenden, kryogenfreien Kühlers in wenigen Minuten einsatzbereit. Der Standardanschluss ist über eine Kamera-Link mit voller Geschwindigkeit und C-Mount-Optik verfügbar. Dank seiner Spitzenleistungen ist SIRIS das perfekte Werkzeug für anspruchsvolle wissenschaftliche Anwendungen wie astrophysikalische Beobachtungen, hyperspektrale und biologische Bildgebung, Spektroskopie und Halbleiterfehlererkennung.

Download
Datenblatt "LYT-SIRIS"
"High performance" SWIR Kamera
datasheet_SIRIS-1.pdf
Adobe Acrobat Dokument 423.1 KB

Applikationen

  • Astrophysical observations
  • Semiconductor Failure Analysis
  • Medical imaging, including microscopy (cellular, fluorescence)
  • Spectroscopy
  • Hyper spectral imaging
